阐述一种脉冲热压机制作方法

文章出处:亚兰动态 责任编辑:广东亚兰装备技术有限公司 发表时间:2022-01-11

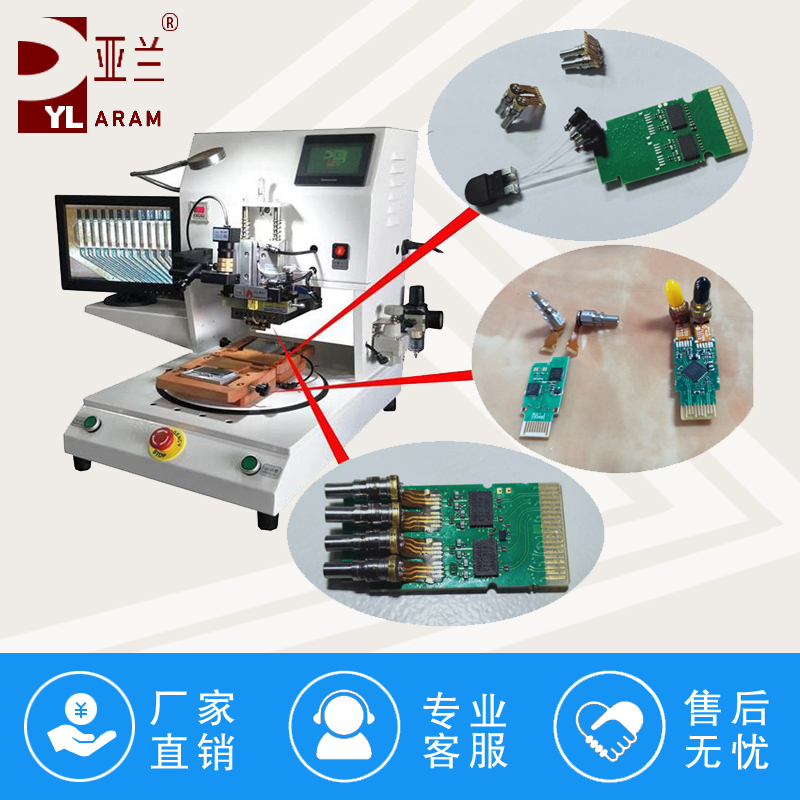

脉冲热压机利用变压器产生一个低电压的大电流,通过焊接头令其迅速发热。脉冲电流就是指电流的ON及OFF频率比例,此脉冲比例越大,电流输出越大,焊接头升温越快。脉冲热压机

脉冲热压机将工件置于夹具(如有需要,可启动真空将其固定)将夹具送至焊接头下,按双开始键,焊接头下压着工件(开始加热)温度按输入参数迅速上升及准确恒温,更多可达4个温区(此时焊锡回流)吹气冷却(焊锡凝固),焊接头上升(完成)。
脉冲热压机是在发热头两段施加脉冲电压,是发热头在极短的时间内(一边1-2秒)到达极高的问题(室温_600°C ),到达设定温度后温度平稳的保持一段时间后,脉冲电压断开,发热头温度瞬间下降。
由于是瞬间发热,所以对于能量输出要有精确的控制,采样周期要求时间周期极端。
目前市场上的机器主要主要是采用通用的温控器控制的方式,由于采样时间周期长一般是0.1s.所以没有办法及时能量输出大小进行精确控制。
导致温度不能精确的控制。
实用新型内容本实用新型的技术方案是:一种脉冲热压机,包括控制单元,所述的控制单元分别连接有电源单元、可控硅电路以及发热头固定机构,所述的发热头固定机构固定连接有发热头,所述的可控硅电路还连接有变压器,所述的变压器的输出端连接有发热头。
上述的一种脉冲热压机,所述电源单元包括滤波电路,所述控制单元包括与可控制电路连接的用于控制可控硅电路的能量控制单元和与发热头固定机构连接的用于控制加热头固定机构的运动控制单。
